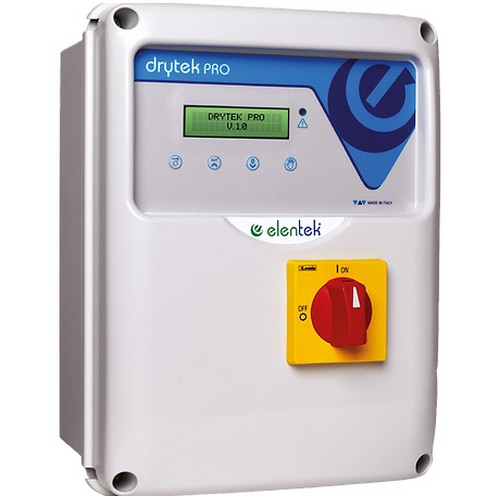

Elentek DRYTEK 1 PRO - TRI/7.5 szivattyú vezérlő

Elentek Drytek motorvezérlés

Az Elentek DRYTEK egy mikroprocesszoros motor vezérlés szivattyúkhoz. Ideális rendszer szivattyú szárazon futás elleni védelmeként. Gyakorlatias és praktikus, a Drytek-en el lehet menteni a telepítési beállításokat.

A készülék az alábbi védelmeket tartalmazza:

-         magas áramerősség elleni védelem (állítható)

-         fázishiba, hibás sorrend, valamint fázis veszteség elleni védelem

-         minimum/maximum feszültség (állítható)

-         maximum áramerősség (állítható)

-         szárazon futás elleni védelmi faktor (állítható)

Általános technikai információk:

-         Hálózati tápellátás 1 fázis 50/60 Hz 230V +-10% (Drytek 1-Mono)

-         Hálózati tápellátás 3 fázis 50/60 Hz 400V +-10% (Drytek 1-Tri)

-         Normál esetben nyitott érintkező az indításhoz

-         Nyomógombok az üzemmódok választásához és beállításához

-         Volt, Amper, Cos Ø kijelzése, és riasztások

-         Zöld LED jelzi a motor futását

-         Állítható elektronikus vezérlés a motor túlterhelés elleni védelmeként

-         Motor irányítása 2 fázison

-         Automata újra indulás 4 egymástól független beállítható időtartományban, 0-250 percig

-         Segéd- és motorvédő biztosítékok

-         Riasztás kimenet (NC-C-NO ellenálló terhelés 5A/250V)

-         Főkapcsoló, mint vezérlő ajtó zár

-         Egy fázisú üzemeltetéshez kondenzátor szükséges (nem tartozék)

-         ABS ház, IP55 védelemmel

-         Ideális hőmérséklet -5/+40 °C fok

Az Elentek DRYTEK PRO 1-TRI/7,5 motorvédelem a Pedrollo Spa által ajánlott teljes körű motorvédelem, direkt indítású háromfázisú szivattyúkhoz, 0,55-7,5 kW teljesítményszintig. Alap esetben G/P bemenettel rendelkezik, nyomáskapcsoló vagy úszókapcsoló bekötésére. A riasztáshoz ráköthető hang illetve fényjelző készülék egyaránt, vagy akár GSM modul is.

Elektronika és egyéb komponensek

A Drytek doboza egy elektromos PCB alaplapot tartalmaz, mikroprocesszorral, és külső LCD kijelzővel, hogy minden információt könnyen le lehessen róla olvasni, úgy, mint pl. a különböző beállítási értékeket és a riasztási státuszt. Tartalmaz motor védő biztosítékokat, melyek a 3 fázisú kivitelnél lecserélhetőek kismegszakítókra.

Egy leválasztó kapcsoló lekapcsolja a fő tápegység bemenetet és garantálja a teljes biztonságot, amennyiben a vezérlő doboz kinyitására kerülne sor.

Funkció jelzések:

A Drytek sorozat LCD kijelzővel került felszerelésre, amin nyomon tudjuk követni a szivattyú működését, és az esetleges riasztásokat. Ezen felül LED kijelzői és nyomógombjai vannak az előlapon, a könnyű beállítás és irányítás érdekében. A fő képernyő minden esetben mutatja a mért elektromos adatokat, melyeket a Drytek mér:

-         bemeneti feszültség

-         aktuális áramfogyasztás

-         A csatlakoztatott terhelés teljesítménytényezője (cos-fi)

-         kézi vagy automatikus mód

Beállítás:

Minden beállítás, irányítási mód kiválasztás az elülső panelen történik, a doboz kinyitása nélkül. 5 nyelv áll rendelkezésünkre ehhez (olasz, angol, francia, spanyol és német). A rendszer egyszerű, gyors és intuitív a kezelése.

Beállítható paraméterek:

A SETUP gomb megnyomásával és néhány másodperces nyomva tartásával elérhetjük az egyéni programozás menüt. Az első képernyőn be lehet állítani a teljesítménytényező minimális értékét, amely alatt a terhelés deaktiválva van a szárazon futás elleni védelem érdekében. A második képernyőn beállíthatjuk a maximális motor áramerősséget, amely felett a készülék leállítja a szivattyút a túl magas áramerősség miatt.
4 időintervallum áll rendelkezésünkre, hogy beállítsuk, amely letelte után a készülék megkísérli automatikusan újraindítani a szivattyút. (0-250 perc)

Riasztás:

A Drytek elektromos táblája rendelkezik feszültségmentes érintkezésekkel riasztó berendezések számára, mely minden rendszerriasztás esetén automatikusan aktiválódik. Pl.: szárazon futás, túl nagy áramfelvétel, alacsony feszültség, túlfeszültség, illetve 3 fázisú készülék esetében fázishiány.

Töltés úszókapcsolóval:

Drytek alkalmazása úszókapcsolós töltéshez és szárazon futás elleni védelemhez teljesítménytényező-szabályozással.

1.     Drytek

2.     tartály

3.     indító úszókapcsoló

4.     mélykúti szivattyú

Locsolás/nyomásfokozás:

Drytek alkalmazása nyomásfokozásra vagy locsolásra, nyomáskapcsolóval és szárazon futás elleni védelemhez teljesítménytényező-szabályozással.

1.   Drytek

2.   nyomáskapcsoló

3.   mélykúti szivattyú

Drytek csatlakozási pontjai:

A készülék doboza ütésálló ABS anyagból készült. Védelem IP55. Az Elentek Drytek tápfeszültsége 3 fázis, 50/60 Hz (400V ± 10%).

A megengedett környezeti hőmérséklet -5/+40 °C.
Maximális relatív páratartalom: 50% 40°C

A maximális biztonság és megbízhatóság érdekében az Elentek DRYTEK PRO 1-TRI/7,5 motorvédelem minden funkcióját próbapadon tesztelik mielőtt csomagolásra kerülne a sor.
